Nová revizní šachta

Wavin Tegra 600 LC

Vyrobeno pro dlouhou životnost

Nová kanalizační revizní šachta je flexibilnější a její instalace je jednodušší v porovnání s předchozí šachtou Tegra 600.

Díky navrženým inovacím je lehčí, adaptabilnější a šetrnější k životnímu prostředí. Zároveň splňuje nároky moderní výstavby a současně si zachová osvědčenou spolehlivost.

Wavin Tegra 600 LC - odolná revizní šachta

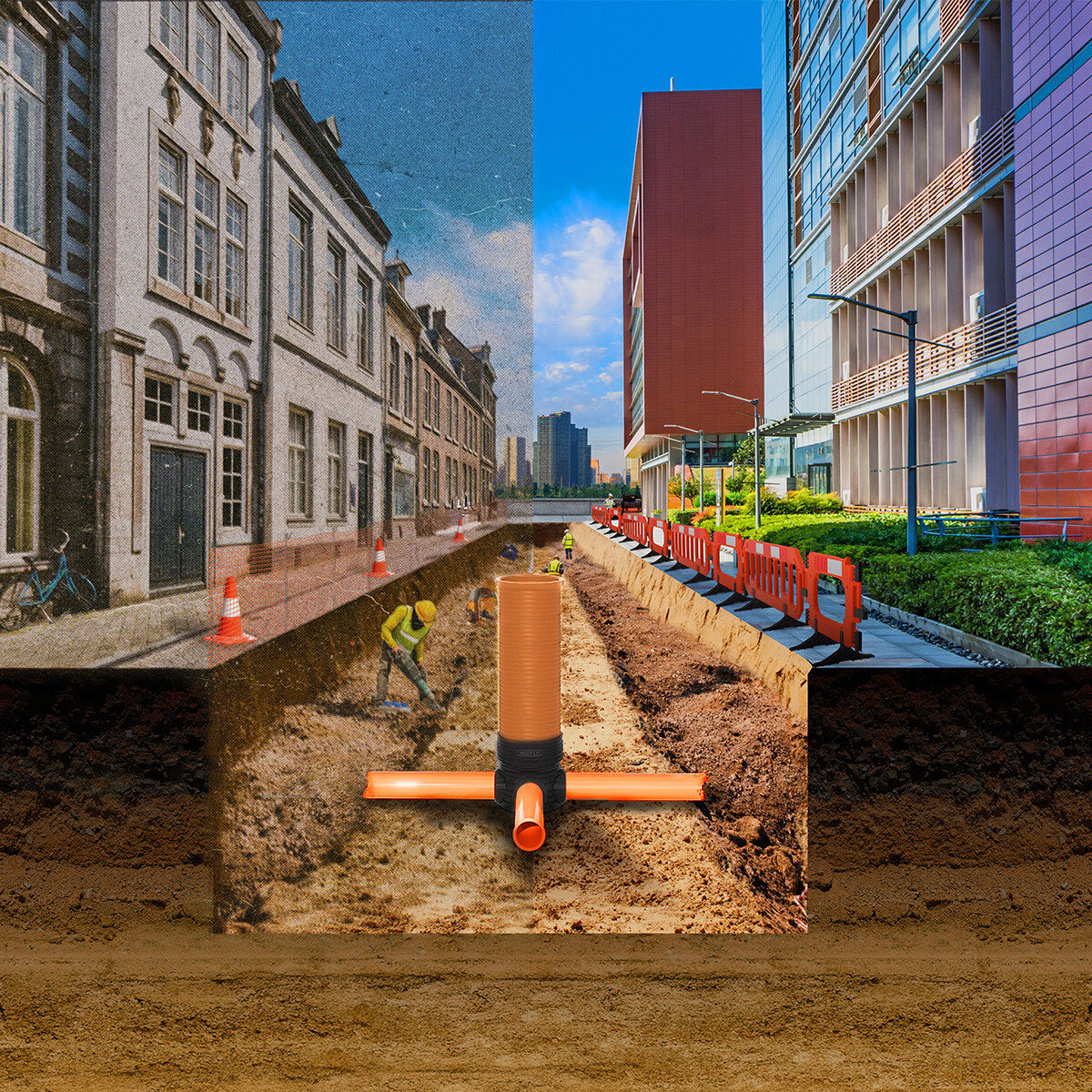

Wavin-TEGRA_600-LC-vykop-high

Odolná

Zaručená těsnost s novým těsněním a vylepšenou konstrukcí pomohla zdvojnásobit životnost Wavin Tegra 600 LC na 100 let. Ověřeno externími experty.

Šetrná k životnímu prostředí

Nová Wavin Tegra 600 LC je nyní vyrobena z až 70 % recyklovaných materiálů* a je vyráběna v závodě, který 100 % využívá k výrobě energii z obnovitelných zdrojů. *Spodní deska a adaptéry nejsou vyrobeny z recyklovaných materiálů.

Jednoduchá instalace

Nové šachtové dno Wavin Tegra 600 LC je o 20 % lehčí než jeho předchůdce, takže se s ní v půdě ještě lépe manipuluje.

Flexibilní

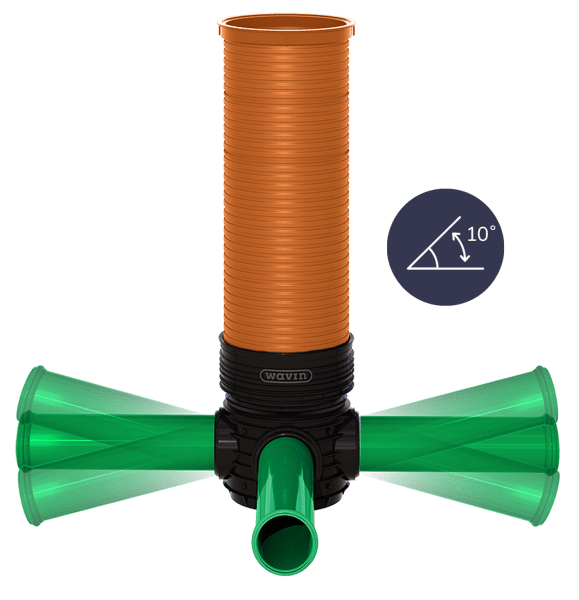

Nové a patentované flexibilní adaptéry ve Wavin Tegra 600 LC umožňují o 30 % větší úhly ve spojích potrubí.

Wavin-TEGRA 600 LC-vykyv-10°

Proč zvolit právě šachtu Wavin Tegra 600 LC?

  • MINIMÁLNÍ RIZIKO PORUCHY díky vysoké kvalitě produktu (několik certifikací) a více než 30 let praxe v této oblasti
  • NIŽŠÍ NÁKLADY NA ÚDRŽBU SILNIC protože stěna vlnovce Wavin Tegra 600 LC kopíruje pohyby půdy vlivem zatížení dopravy a vlivem změny klimatických podmínek
  • RYCHLÁ A SNADNÁ INSTALACE
  • VÍCE MOŽNOSTÍ KONFIGURACE - upravený design šachetního dna vybaveného 2 až 4 hrdly s flex adaptéry, nastavitelnými o ±10° a 20° (namísto běžných 7,5° a 15° na jedno dno)
  • PATENTOVANÝ FLEXIBILNÍ ADAPTÉR (zvýšení +30%) změny směru uvnitř šachty pro ideální instalaci.
  • FLEXIBILNÍ ADAPTÉRY umožňují korekci úhlu pro připojení ve všech směrech.
  • NOVÉ HRDLO snižuje přítlačnou sílu o 20%.
  • TĚSNĚNÍ je z obou stran stejné, vyžadována menší síla k instalaci vlnovce
Hlavní výhody
Stoletá životnost
Navrženo a testováno na životnost až 100 let.
Recyklát
Wavin Tegra 600 LC: vyrobena z recyklovaných materiálů bez kompromisů v kvalitě.
Snadná instalace
20 % nižší hmotnost usnadňuje manipulaci v terénu.
Flexibilita
Jeho flexibilní adaptéry umožňují úhly 10° při napojení potrubí na jeden výkyv.
Adaptabilní
Navrženo pro všechny typy kanalizačních systémů.
Bezchybná instalace
Snižuje riziko chyb při instalaci.
Udržitelnost
Snížená uhlíková stopa.
Pro budoucí generace
Připraveno na budoucnost udržitelných kanalizací.

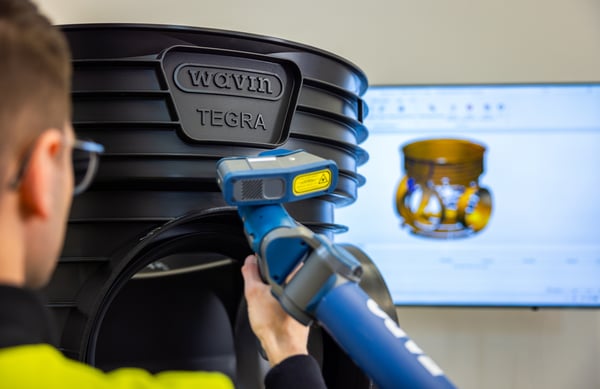

WAVIN_GLOBAL_IMG209_TEGRA600LC_LAB_18032025_V1
WEBINÁŘ | 12.9.2025 od 10:00

Nová kanalizační šachta TEGRA 600 LC v projekčních souvislostech

  • Představení šachty TEGRA 600 LC – teoretické aspekty a základní charakteristika
  • Představení prostředí a práce s programem WAVIN ESPACE (modul kanalizační šachty)
  • Pokročilé funkce programu WAVIN ESPACE při tvorbě projektu kanalizačních šachet Wavin
  • Automatický import dat z podélného profilu vytvořeného v programu AutoPEN
  • Demonstrativní možnosti práce s programem AutoPEN
  • Možnosti dodatečná editace naimportovaných dat z podélného profilu.

Informace k nové revizní šachtě Wavin Tegra 600 LC ke stažení

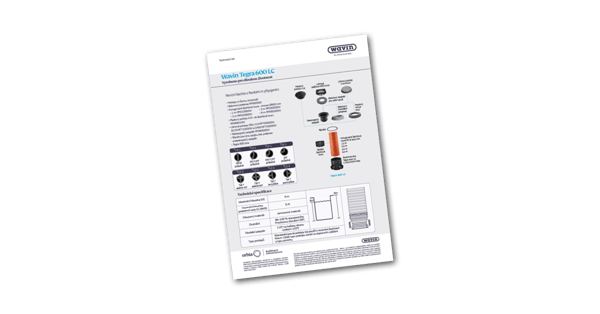

Technický list Wavin-Tegra-600-LC-technický list-kratsi-2_1200x628

Zkrácený technický list
Stáhnout

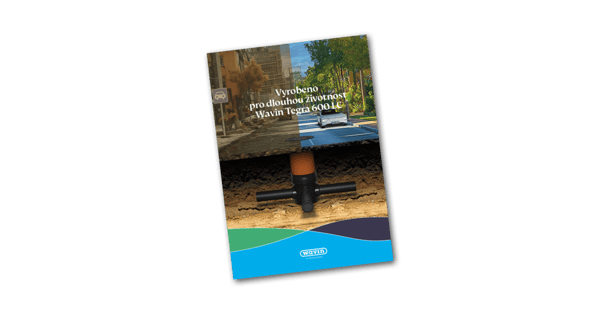

Brožura Wavin-Tegra-600-LC_brozura_1200x628

Popis výhod
Stáhnout
Ceník WAV_Icons-2023_New-regulation-compliant_85px

Položkové ceníky systému
Stáhnout

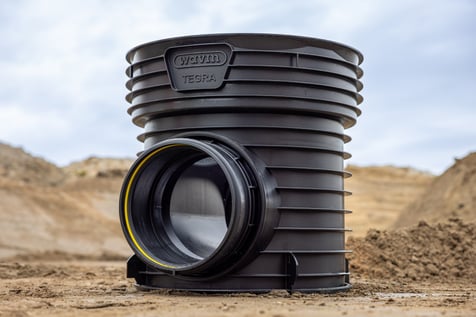

WAVIN_GLOBAL_IMG015_TEGRA600LC_INSTALLATION_17032025_V2

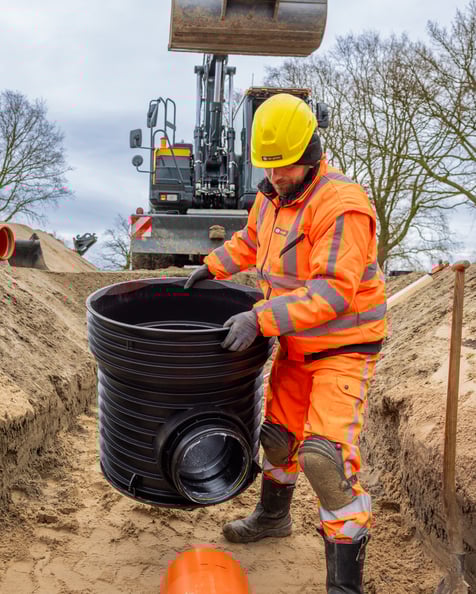

WAVIN_GLOBAL_IMG124_TEGRA600LC_INSTALLATION_17032025_V1

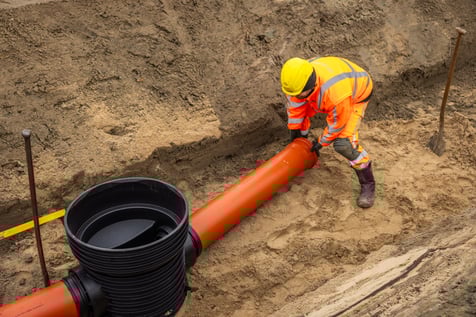

WAVIN_GLOBAL_IMG108_TEGRA600LC_INSTALLATION_17032025_V1
Udržitelné a inovativní řešení

Připravena na neustále se měnící podmínky



Nová revizní šachta Wavin Tegra 600 LC byla navržena tak, aby odolala neustále se měnícím výzvám v projektech inženýrských sítí. Ať už se jedná o městskou výstavbu, složité podmínky na staveništi nebo přísnější požadavky na udržitelnost, je Wavin Tegra 600 LC stabilním a spolehlivým řešením.

Díky své dlouhé životnosti (až 100 let) a konstrukci o 20 % lehčí než u předchozí verze, nabízí Wavin Tegra 600 LC snadnou instalaci a dlouhodobý výkon. S vyšší flexibilitou a použitím plně recyklovaných materiálů splňuje Wavin Tegra 600 LC požadavky dneška i budoucnosti.

Wavin Tegra 600 LC spojuje inovaci s udržitelností a vytváří dlouhodobě udržitelné řešení a široké spektrum použití v oblasti hospodaření s dešťovou vodou a kanalizace.


Zdroj: Nezávisle ověřené environmentální prohlášení o produktu (EPD)

Často kladené dotazy

Najděte odpovědi na časté otázky týkající se vlastností, výhod a použití systému Wavin Tegra 600 LC. Potřebujete více informací? Naši odborníci jsou připraveni vám pomoci!

Jaká je maximální hloubka instalace ve vztahu k hladině podzemní vody?

Až 6 m hloubky s vodním sloupcem 5 m. Těsnění mezi dnem šachty a korugovanou rourou šachty odolává tlaku 0,5 baru (5 metrům vodního sloupce). Těsnění na vstupu a výstupu potrubí ze šachtového dna odolává tlaku 2,5 barů (25 m vodního sloupce).

Je nová Wavin Tegra 600 LC vyrobena z recyklovaného materiálu?

Ano, obsahuje 70 % recyklovaného polypropylenu (PP). Použitý materiál je recyklovatelný ze 100 %, čímž přispíváme k principu cirkulární ekonomiky.

Jaká je maximální velikost přípojky k Wavin Tegra 600 LC?

Flexibilní adaptéry dna šachty umožňují připojení potrubí na vstupu a výstupu do DN315 a v případě průtočného přímého dna až do DN400. Pomocí spojek IN-SITU lze do korugované šachtové roury připojovat dodatečně potrubí až do DN200.

Jaký je maximální úhel ohybu flexibilních adaptérů?

Flexibilní adaptéry na vstupu a výstupu z šachtového dna umožňují plynulou regulaci o 10° ve všech směrech od osy roviny.

Jaká je maximální velikost flexibilního adaptéru?

Flexibilní adaptéry dna šachty umožňují připojení potrubí na vstupu a výstupu až do DN315. Pomocí spojek IN-SITU lze do korugované šachtové roury připojovat dodatečně potrubí až do DN200.

Jaká je očekávaná životnost Wavin Tegra 600 LC?

Produkt je testován pro dlouhodobě bezpečný provoz po dobu minimálně 100 let. Vysoká chemická a mechanická odolnost polypropylenu. Materiál je odolný vůči biogenní korozi kyselinou sírovou.

Je Wavin Tegra 600 LC vhodná do prostoru s těžkým dopravním provozem?

Ano, až do třídy zatížení D400 (40 t; SLW60) dle normy EN124. Korugovaná roura má zvlněný povrch, který pomáhá rozložit tlak shora do stran okolní zeminy. Při použití teleskopického adaptéru systém funguje jako tlumič a přenáší sílu mimo šachtu do okolního prostředí.

Má Wavin Tegra 600 LC profil proudění?

Ano, kromě slepého šachtového dna mají všechny konfigurace specifický profil proudění. Profilovaná hladká dna snižují odpor proudění, minimalizují víření a zajišťují optimální hydraulický výkon.

V jakých velikostech je Wavin Tegra 600 LC dostupná?

Pro hladké trubky DN/OD v rozsahu DN110–DN400 a napojení vhodná pro strukturované trubky DN/ID Ultra Rib ve velikostech DN150–DN300.

Odolávají přípojky Wavin Tegra 600 LC krátkodobému vodnímu tlaku?

Těsnění mezi dnem šachty a korugovanou rourou šachty odolává tlaku 0,5 baru (5 metrům vodního sloupce). Těsnění na vstupu a výstupu potrubí ze šachtového dna odolává tlaku 2,5 barů (25 m vodního sloupce).

Je Wavin Tegra 600 LC odolná kanalizačním plynům (H₂S)?

Wavin Tegra 600 LC je zcela odolná vůči běžným kanalizačním plynům, včetně sirovodíku H₂S. Nevyžaduje žádné dodatečné povrchové úpravy ani ochrany jako betonové šachty.

Je nová revizní šachta Wavin Tegra 600/LC 100% recyklovatelná?​

Ano, jedná se o výrobek se sníženou uhlíkovou stopou. Na jeho výrobu se používá o 30 % méně materiálu a o 50 % méně elektřiny, což přispívá k minimálně 60 % snížení emisí CO2.

Kontaktujte naše specialisty! Požádejte o konzultaci naše odborníky a proberte s nimi možnosti řešení vašich návrhů.

Novinky ze světa potrubních systémů
wavin-espace-1200x628

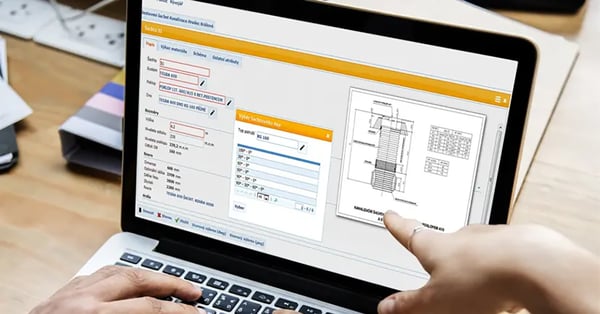

Wavin ESPACE pro projekty kanalizace
